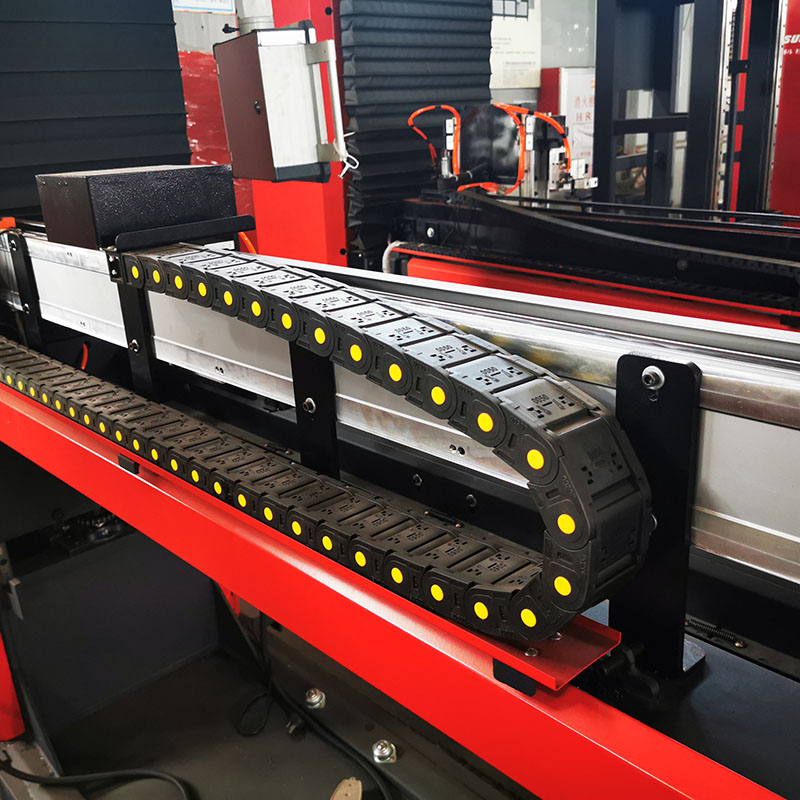

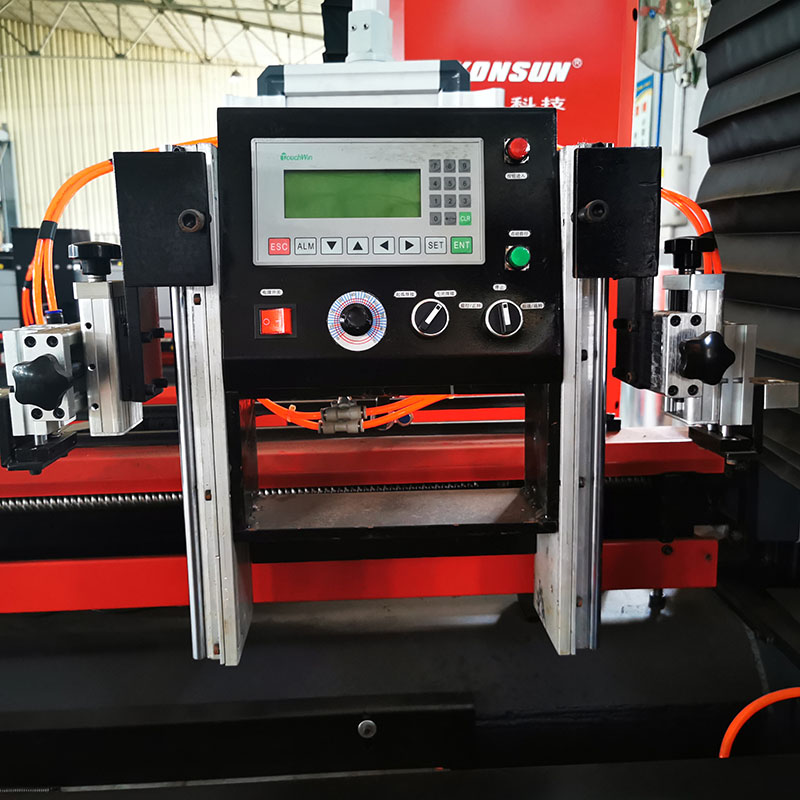

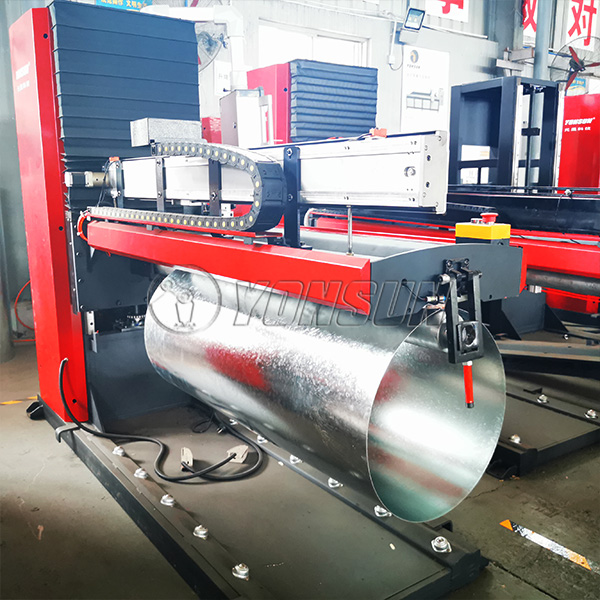

本實用新型涉及焊接設備定位領域,特別涉及一種氬弧焊直縫焊機自動調節裝置。
背景技術:
氬弧焊直縫焊接,是使用氬氣作為保護氣體的一種直縫焊接技術。是在電弧焊的周圍通上氬氣保護氣體,將空氣隔離在焊區之外,防止焊區的氧化。
氬弧焊直縫焊接技術是在普通電弧焊的原理的基礎上,利用氬氣對金屬焊材的保護,通過高電流使焊材在被焊基材上融化成液態形成熔池,使被焊金屬和焊材達到冶金結合的一種焊接技術,由于在高溫熔融焊接中不斷送上氬氣,使焊材不能和空氣中的氧氣接觸,從而防止了焊材的氧化,因此可以焊接不銹鋼、鐵類五金金屬。
普通的氬弧焊直縫焊接不適用于圓形或橢圓形等不規則圓的焊接,且焊接直徑范圍不可調。
技術實現要素:
本實用新型為克服上述弊端,提供一種氬弧焊直縫焊接臺自動調節裝置,用于焊接設備定位,且用于各種不規則焊接面與焊接口距離的定位檢測,適用于圓形或橢圓形等不規則圓面的焊接定位且可以自動根據焊接面位置自動調節焊接位間距。
為達到上述實用新型目的,本實用新型采用的技術方案是:一種氬弧焊直縫焊接自動調節裝置,包括固定支架、滑動變阻器和工作管,還包括設置在工作管內部的滾輪軸承和電木支架,其中,滾輪軸承設置在電木支架內,電木支架設置在工作管遠端;
滑動變阻器包括相互連接的滑動變阻器主體和導桿,滑動變阻器主體穿設在固定支架內部,導桿在工作管內與電木支架連接且導桿上設有滑動彈簧;進一步地,工作管在其近端設有貫通管體的螺絲,螺絲在工作管內連接有固定塊,固定塊與滑動變阻器主體接觸,螺絲連接固定塊,控制滑動變阻器在工作過程中不發生旋轉,使得遠端的滾動軸承不會發生旋轉;
進一步地,工作管在其遠端還設有貫通管體的固定頂絲,固定頂絲作用在電木支架上,控制電木支架在工作過程中不會發生旋轉;
進一步地,固定支架上設有滑動變阻器固定頂絲,滑動變阻器固定頂絲作用在滑動變阻器主體上,控制滑動變阻器主體在工作過程中不會發生旋轉;
進一步地,工作管為陶瓷管,陶瓷管作用為絕緣隔熱,保護電木支架和滾動軸承并防止導桿導熱從而改變電阻誤差,影響模擬量采集數據準確性。
進一步地,固定支架與氬弧焊直縫焊槍滑臺機械連接,滑動變阻器與PLC電路連接,滑動變阻器通過滾動軸承與焊接面直接接觸,將形狀的變化通過滑動變阻器傳遞給PLC,隨后氬弧焊槍滑臺移動,其上焊槍也隨著移動。
由于上述技術方案運用,本實用新型與現有技術相比具有下列優點:本實用新型采用遠端的滾動軸承在產品本身確定直徑,隨后工作管內進行滑動變阻器前后滑移,將物理信號轉化為數字訊號,隨后處理控制固定支架上焊槍的位置,實現氬弧焊直縫焊接的智能焊接,克服了傳統氬弧焊直縫焊接不能自動根據產品外徑變化焊接的難題、增加了自適應功能、提高了工作效率、便于操作。
附圖說明
圖1是本實用新型的結構示意圖。
圖1
其中:固定支架;滑動變阻器;工作管;滾動軸承;電木支架;螺絲;固定塊;固定頂絲;滑動變阻器固定頂絲;滑動變阻器主體;導桿;滑動彈簧。
具體實施方式
下面結合附圖及實施例對本實用新型作進一步描述:
實施例:
一種氬弧焊直縫焊接機自動調節裝置,如圖1所示,滑動變阻器上的活動變阻器主體穿設在固定支架內,并通過滑動變阻器固定頂絲與固定支架固定,滑動變阻器上的導桿在工作管內與電木支架連接,電木支架具體設置在工作管遠端內部。
上文中,固定支架頂端連接有氬弧焊直縫焊接槍滑臺,工作管遠端的電木支架內部還設有滾動軸承,且為使電木支架在工作過程中不會發生旋轉,工作管在其遠端還設有貫通管體的固定頂絲,固定頂絲作用在電木支架上。
為控制近端的滑動變阻器主體在工作過程中不發生旋轉,使得遠端的滾動軸承不會發生旋轉,工作管在其近端設有貫通管體的螺絲,螺絲在工作管內連接有固定塊,固定塊與滑動變阻器主體接觸。
為保護電木支架和滾動軸承并防止導桿導熱從而改變電阻誤差,影響模擬量采集數據準確性,將工作管設置為陶瓷管。
本實用新型工作原理如下:
設置在外部與滑動變阻器連接的PLC采集滑動變阻器上電壓信號的改變,因?yàn)樵跐L動軸承與產品焊接面接觸過程中,滑動變阻器根據焊接面的不規則會伸縮,使與滑動變阻器連接PLC采集的數值大小變化,當滑動變阻器被壓縮,說明焊接面直徑變大,固定支架上的焊槍機臺需要后退才能使焊槍完成焊接,故固定支架與氬弧焊直縫焊接槍滑臺一起后退,使得滑動變阻器伸長,使得PLC采集的模擬量達到原先定位的數值。相反,當滑動變阻器伸長,說明焊接面直徑變小,焊槍需跟進才能完成焊接,則固定支架與氬弧焊槍滑臺一起前進,使得滑動變阻器壓縮,使得PLC采集的模擬量達到原先定位的數值,則焊槍則到達指定的焊接面。
上述實施方式只為說明本實用新型的技術構思及特點,其目的在于讓熟悉此項技術的人能夠了解本實用新型的內容并據以實施,并不能以此限制本實用新型的保護范圍。凡根據本實用新型精神實質所做的等效變換或修飾,都應涵蓋在本實用新型的保護范圍之內。
技術特征:
1.一種氬弧焊直縫焊接機自動調節裝置,其特征在于:包括固定支架、滑動變阻器和工作管,還包括設置在所述工作管內部的滾輪軸承和電木支架,所述滾輪軸承設置在所述電木支架內,所述電木支架設置在所述工作管遠端;
所述滑動變阻器包括相互連接的滑動變阻器主體和導桿,所述滑動變阻器主體穿設在所述固定支架內部,所述導桿在所述工作管內與所述電木支架連接且所述導桿上設有滑動彈簧。
2.一種權利要求所述一種氬弧焊直縫焊接機自動調節裝置,其特征在于:所述工作管在其近端設有貫通管體的螺絲,所述螺絲在所述工作管內連接有固定塊,所述固定塊與所述滑動變阻器主體接觸。
3.根據權利要求所述一種氬弧焊直縫焊接機自動調節裝置,其特征在于:所述工作管在其遠端還設有貫通管體的固定頂絲,所述固定頂絲作用在所述電木支架上。
4.根據權利要求所述一種氬弧焊直縫焊接機自動調節裝置,其特征在于:所述固定支架上設有滑動變阻器固定頂絲,所述滑動變阻器固定頂絲作用在所述滑動變阻器主體上。
5.根據權利要求1~4任一項所述一種氬弧焊直縫焊接機自動調節裝置,其特征在于:所述工作管為陶瓷管。
6.根據權利要求1~4任一項所述一種氬弧焊直縫焊接機自動調節裝置,其特征在于:所述固定支架與氬弧焊槍滑臺機械連接,所述滑動變阻器與PLC電路連接。
技術總結
本實用新型公開了一種氬弧焊直縫焊接機自動調節裝置,滑動變阻器上的活動變阻器主體穿設在固定支架內,并通過滑動變阻器固定頂絲與固定支架固定,滑動變阻器上的導桿在工作管內與電木支架連接,電木支架具體設置在工作管遠端內部。本實用新型克服了傳統氬弧焊不能自動根據產品外徑變化焊接的難題、增加了自適應功能、提高了工作效率、便于操作。
技術研發人員:郭峰; 蔡曉鑫;梁翠儀;
受保護的技術使用者:廣州市元晟自動化科技有限公司
